Měřený objekt, přístroje a snímače

Měřeným objektem je R (rezistor) a C (kondenzátor) zapojený do RC obvodu. Tento obvod je buzen sinusovým signálem a je u něho zjišťována jeho frekvenční charakteristika, která je následně vynášena do logaritmických souřednic.

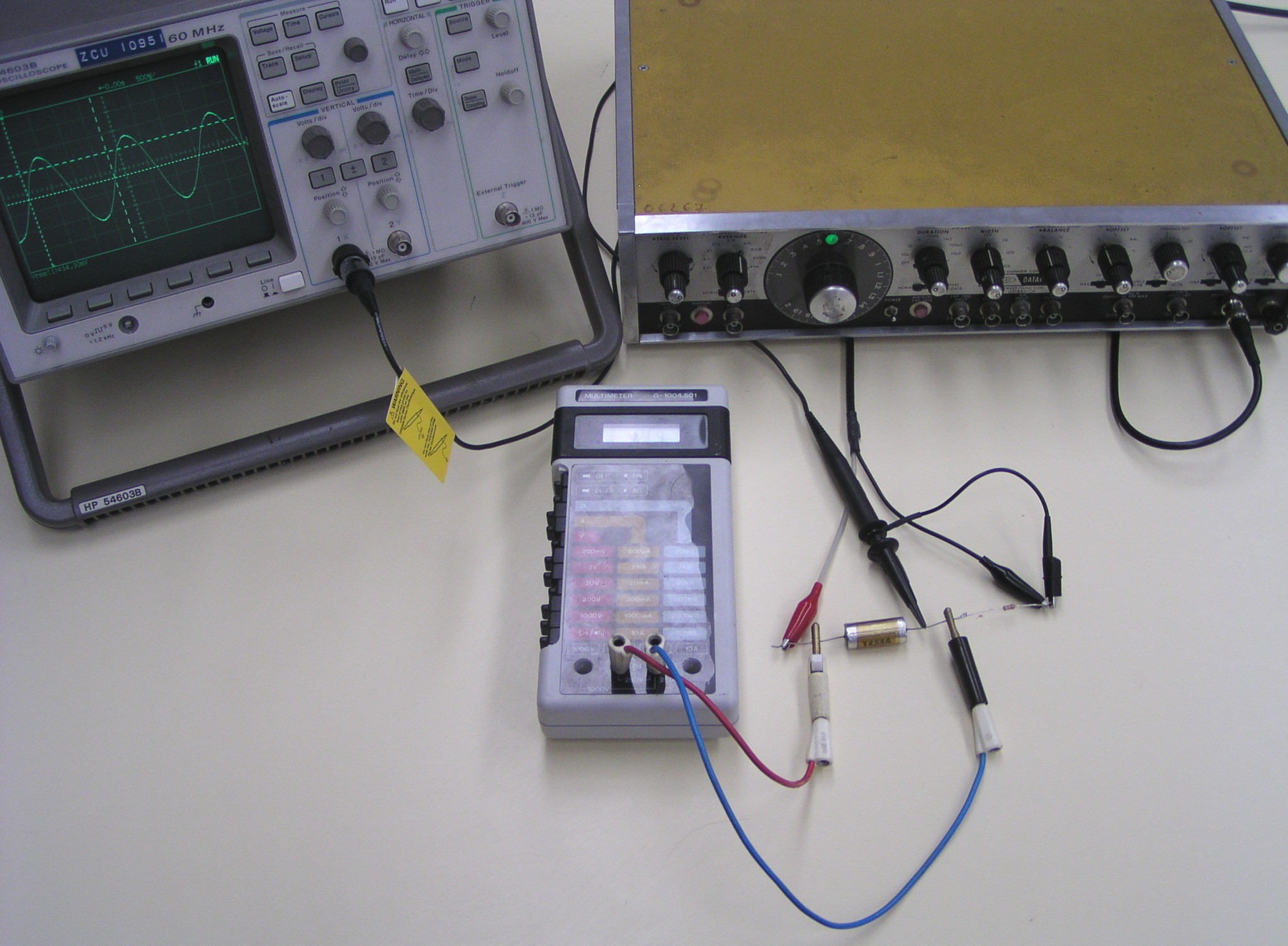

Obr. 1 - Měřený RC obvod, generátor sinusového signálů, osciloskop a voltmetr
